Dettagli:
|
| Nome del prodotto: | Macchine per avvolgimento semiautomatiche | Voltaggio: | AC220V/50HZ |
|---|---|---|---|
| Prodotto applicabile: | φ32 ~ 62 mm | Dimensioni delle pinne di avvolgimento: | φ3 ~ φ12 mm opzionale in base alle esigenze |
| Precisione dell'avvolgimento: | ¥0,5 mm | Dimensione: | L1750 x W1350 x H1570 mm |
| Peso: | 500 kg | Metodo di carico dell'elettrodo: | Manuale |
| Evidenziare: | 50 Hz Supercondensatore Avvolgitore,Macchina di avvolgimento a supercondensatore AC220V,Semi-Auto batterie saldatore |
||

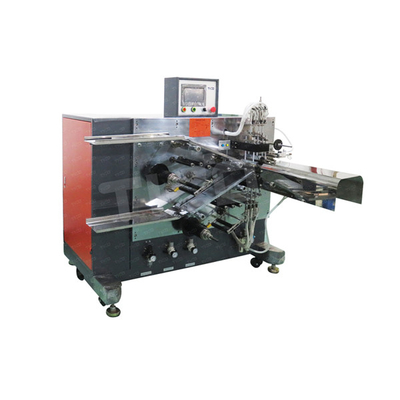

Macchine di avvolgimento semiautomatiche per supercondensatori
Breve introduzione
Si usa per avvolgere le celle cilindriche.caricare l'elettrodo sulla parte di avvolgimento, avvolgimento con separatore, il nastro adesivo e scarico sarà finito automaticamente.
Caratteristiche
●Si adotta una struttura a singolo ago.
●Caricamento manuale, avvolgimento automatico, incollazione automatica e scarico automatico.
●Il nastro adesivo è incollato orizzontalmente (il nastro è perpendicolare all'orecchio polare), il nastro adesivo è piatto,e la posizione del nastro adesivo può essere controllata con precisione senza cambiare la posizione.
●La velocità di avvolgimento è regolabile.
●La tensione può essere regolata.
Processo di avvolgimento
a) Preavvolgimento del separatore: la lunghezza del separatore di preavvolgimento può essere risparmiata utilizzando il processo del coltello dentato.
b) Tirare l'elettrodo negativo, guidare l'elettrodo negativo nella parte di avvolgimento manualmente; Tirare l'elettrodo positivo, guidare l'elettrodo positivo nella parte di avvolgimento manualmente;
c) Avvolgimento;
d) Stazione di trasferimento;
e) separatore di taglio, nastro adesivo e materiale di scarico.
Parametro tecnico
|
Voltaggio |
AC220V/50Hz |
|
Prodotto applicabile |
φ32 ~ 62 mm |
|
Dimensioni degli avvolgitori |
φ3 ~ φ12 mm opzionale secondo i requisiti |
|
Precisione di avvolgimento |
≤ 0,5 mm |
|
Potenza |
1.5KW |
|
Aria compressa |
0.4~0.7Mpa |
|
Dimensione |
L1750 x W1350 x H1570 mm |
|
Peso |
500 kg |
Requisito relativo alle dimensioni del materiale
|
Materiale |
Lunghezza (mm) |
Larghezza (mm) |
Spessore (mm) |
OD (mm) |
ID (mm) |
|
Elettrodi catodici |
600 ~ 4000 |
48~137 |
0.1~0.2 |
/ |
/ |
|
Anodo elettrodo |
600 ~ 4000 |
48~137 |
0.1~0.2 |
/ |
/ |
|
Separatore |
Rotoli |
50 ~ 140 |
0.016 ~ 0.045 |
76.2 |
250 |
|
Nastro finale |
Rotoli |
10 ~ 90 |
0.01~0.035 |
76.2 |
150 |
Precisione di avvolgimento:
quando l'elettrodo soddisfa le seguenti condizioni:
La tolleranza di larghezza dell'elettrodo è inferiore a ± 0,2 mm; l'errore di piegatura "S" dell'elettrodo è inferiore a
± 1 mm/500 mm;
L'errore di forma della torre del separatore è inferiore a ± 0,2 mm;
La precisione dell'avvolgimento può soddisfare i seguenti requisiti: errore di allineamento del separatore è inferiore a
± 0,5 mm; errore di allineamento degli elettrodi inferiore a ± 0,5 mm; allineamento della sezione del prodotto finito ± 0,5 mm.
Garanzia
1 anno di garanzia per la macchina di avvolgimento;
3 mesi di garanzia per il perno di avvolgimento e il tagliatore separatore;
6 mesi per l'occhio fotoelettrico.
